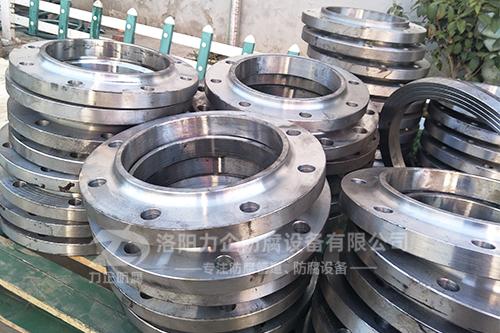

法蘭因使用工況不同有許多型式,今天洛陽力企小編帶大家了解一下12種不同類型的法蘭優缺點:
一、板式平焊法蘭
板式平焊法蘭執行標準常見的有HG/T20592、GB/T9119、JB/T81;
板式平焊法蘭的優點:取材方便、制造簡單、成本低、應用廣;
板式平焊法蘭的缺點:剛性較差、不能用于供需、易燃曝和有較高負壓的化工工藝管道系統和高度、
二、帶頸平焊法蘭
帶頸平焊法蘭屬于國標法蘭標準體系,屬于GB系列;
帶頸平焊法蘭的優點:現場安裝方便,可省略焊縫拍柔傷的工序;
帶頸平焊法蘭的缺點:帶頸平焊法蘭的頸部高度低,對法蘭的剛度、承載能力有所提高,與對焊法蘭相比,焊接工作量大,焊條耗量高,不耐高溫高壓及反復彎曲和溫度波動。
三、帶頸對焊法蘭
帶頸對焊法蘭的密封面形式有:突面(RF)、凹面(FN)、凸面(T)、榫面(G)、全平面(FF);
帶頸對焊法蘭的優點:連接不易變形,密封效果好,應用光。適用于溫度或壓力大幅度波動的管道或高溫、高壓及低溫的管道,也用于輸送高價介質等。
帶頸對焊法蘭的缺點體積、重量大,價格高,安裝定位困難,在運輸中易出現磕碰。
四、承插焊法蘭
承插焊法蘭是一端與鋼管焊接另一端用螺栓連接的法蘭;
承插焊法蘭的密封形式有:凸面(RF)、凹凸面(MFM)、榫槽面(TG)、環連接面(RJ);
承插焊法蘭適用于鍋爐壓力容器、石油、化工、造船、冶金、機械等行業;
常用于管徑小于DN40,壓力小于10公斤的管道中;
五、螺紋法蘭
螺紋法蘭是將法蘭的內孔加工成管螺紋,并和管螺紋的管子配套使用連接,是一種非焊接式法蘭。
螺紋法蘭的優點:安裝、維修方便的特點,在一些現場不允許焊接的管線上使用或合金鋼法蘭不適用的場景。
螺紋法蘭的缺點:不可在管道溫度變化急劇或溫度高于260°或低于45°的條件下,以免發生泄露。
六、法蘭蓋
法蘭蓋也成盲法蘭、盲板,是中間不帶孔的法蘭,密封管道堵頭用;
法蘭蓋的作用于焊接封頭及絲扣管帽是相同的,不過盲法蘭和絲扣管帽可以隨時卸下來,而焊接封頭則不行;
法蘭蓋的密封形式種類較多,有全平面、突面、凹凸面、榫槽面、環連接面。
